350A MSD维修开关介绍
SS3 系列产品为手动维修开关连接器，适用于储能系统电池包，是高压系统手动切断供电的装置。产品功率端子，高压互锁信号端子均采用片式接触件，插头设置助力把手锁紧结构以及二级分离结构，具有高压互锁功能、CPA 功能等，头座插合后满足 IP68 防水等级。
产品外壳双六尼龙+玻纤材料，接触件采用铜合金镀银，连接铜排与插座预设 M8 栓柱连接，具有操作 方便、连接可靠、体积小巧、成本低，满足 UL4128 认证要求等优势。
350A MSD维修开关工艺使用
1、产品在装配、使用前请阅读产品使用说明书；
2、插座安装需客户选型 4 个 M5 螺栓组件(含弹簧垫圈、平垫)自行安装， 推荐螺栓长度=8+A+Bmm (A 为安装面板厚度， B 为弹平垫厚度)，推荐 M5 螺栓安装扭矩为(5±0.5) N.m。
3 、插座尾部连接铜排采用 M8 栓柱连接，推荐螺钉拧紧力矩为(14±1) N.m，推荐尾部采用软铜排与插座 尾部栓接。

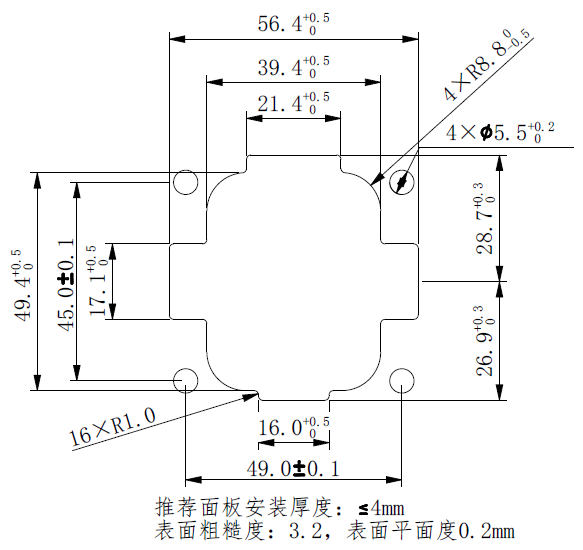

350A MSD维修开关开孔尺寸
SS3 350A MSD储能系统手动维修开关参数
机械性能 | |
机械寿命 | 200 次 |
振动 | QC/T 1067.1-2017 中 V1 振动等级 |
端接方式 | 栓接 |
电气性能 | |
额定电流 | 350A |
额定电压 | 1500V DC |
耐电压 | 5000V AC (插座：接触件与接触件间，功率接触件与信号接触件间； 头座插合后：接触件与安装面板间， 功率接触件与信号接触件间) |
绝缘电阻 | ≥5000 MΩ(常温常湿) ；≥200MΩ(湿热) |
环境性能 | |
防护等级 | IP68(1m 水深 24h) |
温度等级 | -40℃~+125℃ |
阻燃等级 | 材料 UL94 V-0 |
盐雾等级 | 中性盐雾 480h(插座安装及插头插座扣合后) |
主要材料 | |
绝缘体 | 25%玻纤尼龙 |
密封件 | 硅橡胶 |
接触件 | 功率端子铜合金镀银；信号端子铜合金镀锡 |
环保信息 | |
RoHS 等级 | 满足 |
可售型号
序号 | 型号 | 订货物料号 | 名称 | 备注 |
1 | SS3-2-3MH | 21G0-00426-AF | 维修开关插头 | 带高压互锁端子 |
2 | SS3-2-2MH | 21G0-00427-AF | 维修开关插座 | |
3 | SS3-2-3M | 21G0-00426-BF | 维修开关插头 | 不带高压互锁端子 |
4 | SS3-2-2M | 21G0-00427-BF | 维修开关插座 |
