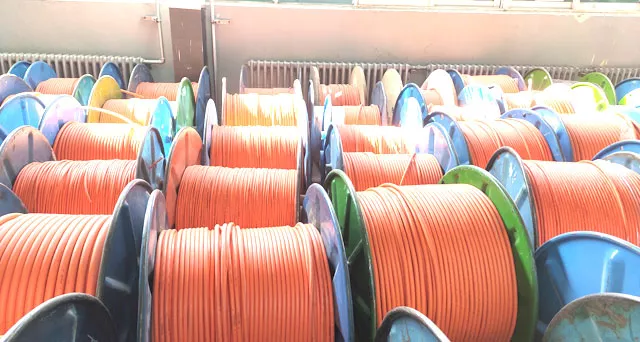

XLPE非屏蔽高压铜芯电缆

用于混合动力和纯电动汽车的非屏蔽高压铜电缆。 温度等级+150℃,XLPE/XLPO绝缘。 额定电压:AC/DC:600/900v,1000/1500V。

主要特点

  • 燃烧测试:火焰70s熄灭,保持不燃烧至少50mm;
  • 耐油性:IlRM902、IRM903、汽油各20h,OD变化≤15%,无裂纹;
  • 参考标准:ISO6722、QC/T 1037、ISO19642、LV216、DEKRA-179
  • 150℃

    最高工作温度

  • -40℃

    最小工作温度

  • DC 1500V

    额定电压

  • UL94

    阻燃性能

  • 5D

    弯曲半径


产品结构

  • 导体:裸铜/镀锡铜

  • 绝缘:XLPE或XLPO(橙色)


产品特性

  • 额定温度:-40℃~125/150℃;

  • 额定电压:AC/DC: 600/900V,1000/1500V ;

  • 燃烧试验:Flames extinguished at 70S, Keep unburned at least 50mm;

  • 耐电压:1.0kV/30min. Rise to 5.0kV/5min. ( 600/900v) , 1.0kV/30min. Rise to 5.0kV/5min. Continue Rise to 8.0kV ( 1000/1500V ) ;

  • 耐油:IRM902,IRM903,Gasoline for 20h in each, Variation of OD≤15%,No cracks;

  • 抗撕裂:>20N/mm;

  • 最小弯曲半径:5D(OD≤20mm),6D(OD >20mm);

  • 环保要求:RoHS & REACH;

  • 参考标准:ISO6722、QC/T 1037、ISO19642、LV216、DEKRA-179;



电缆使用环境:

贮存电缆的库房不得有破坏绝缘/护套及腐蚀金属的有害气体发生,正常使用时严禁与酸、碱及矿物油类接触,避免在露天以裸露环境下、及不符合电线电缆标准规定温度条件下使用;


备注:以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。

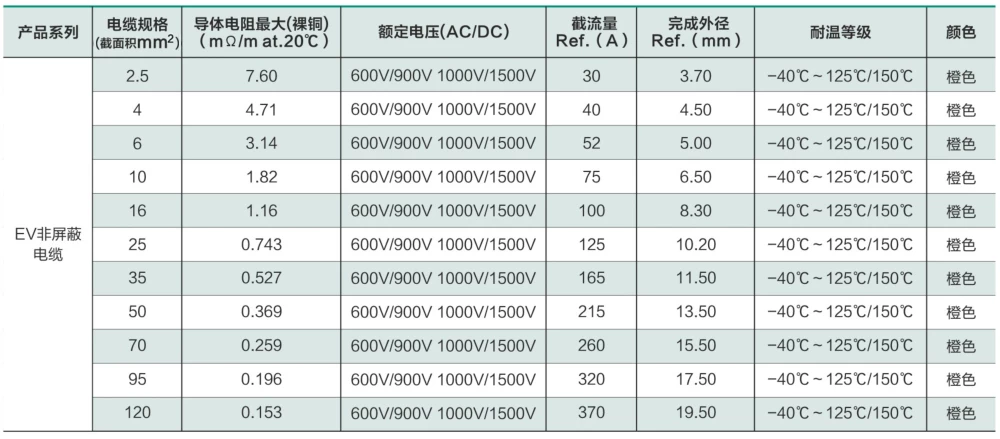

XLPE非屏蔽高压铜芯电缆参数
