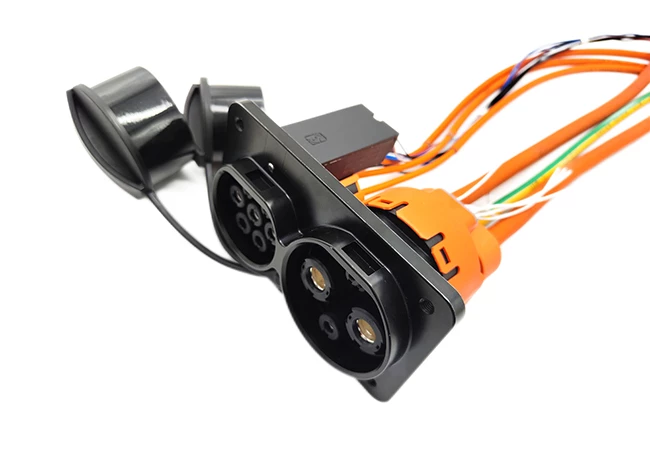

交直流⼀体化充电插座介绍
赛川电子交、直流一体化充电插座，交流接口和直流接口在同一安装面上，安装在电动汽车上，通过与交流、直流充电枪配合，实现充电功能，产品满足GB/T 20234-2015，符合RoHS要求。
应用场景：新能源汽车直流充电接口

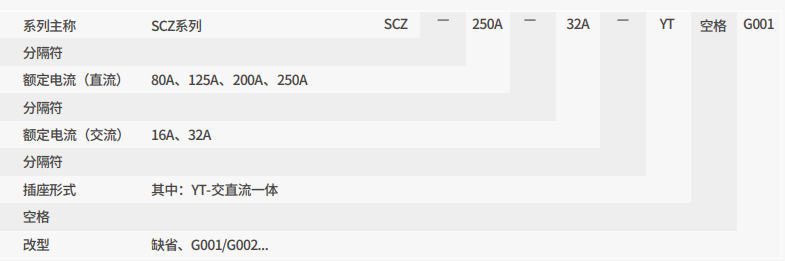

交直流⼀体化充电插座型号命名

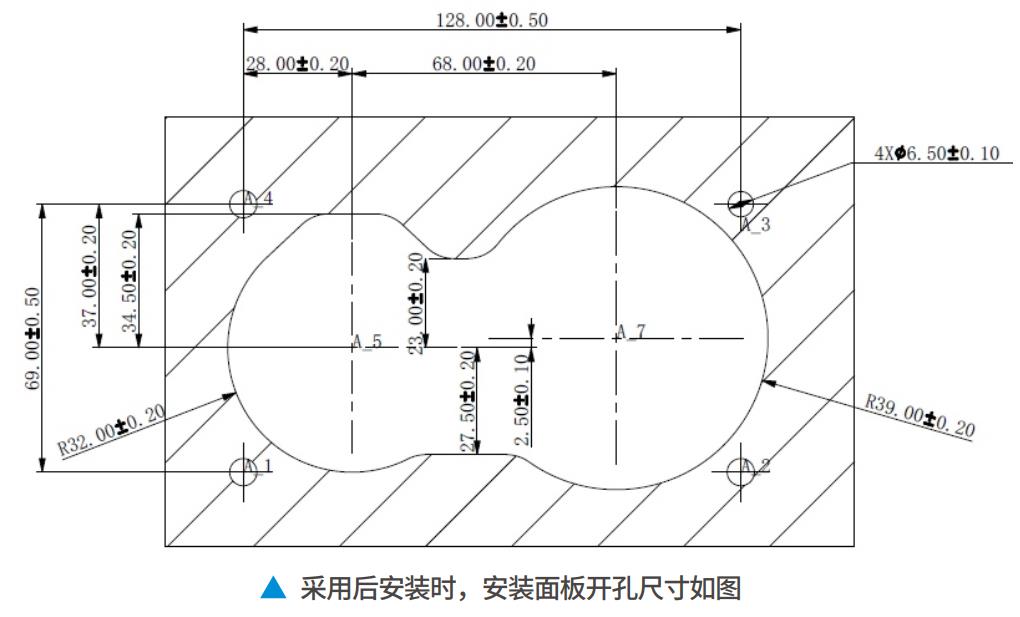

交直流⼀体化充电插座安装尺寸
SCZ系列交直流⼀体化充电插座参数
| 电⽓性能（交流部分） | |
| 额定电流 | 16A、32A，其中16A适配2.5平导线， 32A的适配4/6平导线 |
| 额定电压 | L1/N/PE孔位250V，其余30V |
| 绝缘电阻 | ≥200MΩ 500V DC |
| 耐 电 压 | 2500V AC/1min（L1/N/PE孔位间） |
| 电⽓性能（直流部分） | |
| 额定电流 | DC+/DC-：80A、125A、200A、250A，其中80A适 配25平导线，125A的适配35平导线，200A适配50 平导线，250A的适配70平导线 PE：适配25平导线 CC2/S+/S-/A+/A-：适配0.5平导线 |
| 额定电压 | DC+\DC-\PE孔位750V，其余30V |
| 绝缘电阻 | ≥200MΩ 1000V DC(DC+/DC-/PE) |
| 耐 电 压 | 3000V AC/1min.（DC+\DC-\PE） |
| 机械性能 | |
| 机械寿命 | 10000次 |
| 环境性能 | |
| 使⽤环境温度 | -30℃〜+50℃ |
| 防护等级 | 插枪前IP54，插枪后IP55 |
| 接触件 | |
| 材料 | 铜合⾦ |
| 表⾯处理 | 镀银 |
| ⽣产⼯艺 | 机械加⼯ |
| 绝缘体 | |
| 材料 | 热塑性塑料 |
| 颜⾊ | ⿊⾊+橙⾊ |
| ⽣产⼯艺 | 注射成型 |
| 密封条及护线套 | |
| 材料 | 硅橡胶 |
| 颜⾊ | 红⾊/灰⾊ |
| ⽣产⼯艺 | 硫化 |
| 法兰 | |
| 材料 | 铝合⾦ |
| 颜⾊ | ⿊⾊ |
| ⽣产⼯艺 | 压铸 |
