SCZ系列80A~400A欧标直流CCS2充电插座

SCZ系列欧标直流CCS2充电插座,额定电压1000V,额定电流80A/125A/150A/200A/250A/300A/400A可选,交流 32A 三相,有前安装和后安装两款,电子锁12V/24V可选。

主要特点

  • 获得CE/TUV认证,质量可靠
  • ⽆螺栓化设计,装配简单
  • 一体式塑胶壳体,缩小插枪配合间隙,提高锁枪可靠性
  • 90℃

    最高工作温度

  • -40℃

    最小工作温度

  • 1000V

    额定电压

  • MAX 400A

    额定电流

CCS2欧标直流充电插座介绍

SCZ系列欧标直流CCS2充电插座,安装在电动汽车上,通过与直流充电枪配合,实现直流充电功能,产品满足IEC 62196.3-2022,符合RoHS要求。

欧标直流充电插座特点

  • 直插拔防尘盖采用TPU材质,兼具硬度与韧性;

  • 功率端子镀银,温升低且稳定性强;

  • 采用独特的排水结构和⼀体式塑胶结构设计,缩小插枪配合间隙,提⾼锁枪可靠性;

  • 无螺栓化设计,装配简单;

  • 温度传感器灵敏度高,精准可靠。

  • 额定电流:DC 80A/125A/150A/200A/250A/300A/400A 可选; AC 32A 三相;

  • 适配线径:16mm²/35mm²/50mm²/70mm²/95mm²/120mm²

  • 电子锁12V / 24V 可选

  • 满足 TUV/CE 认证要求

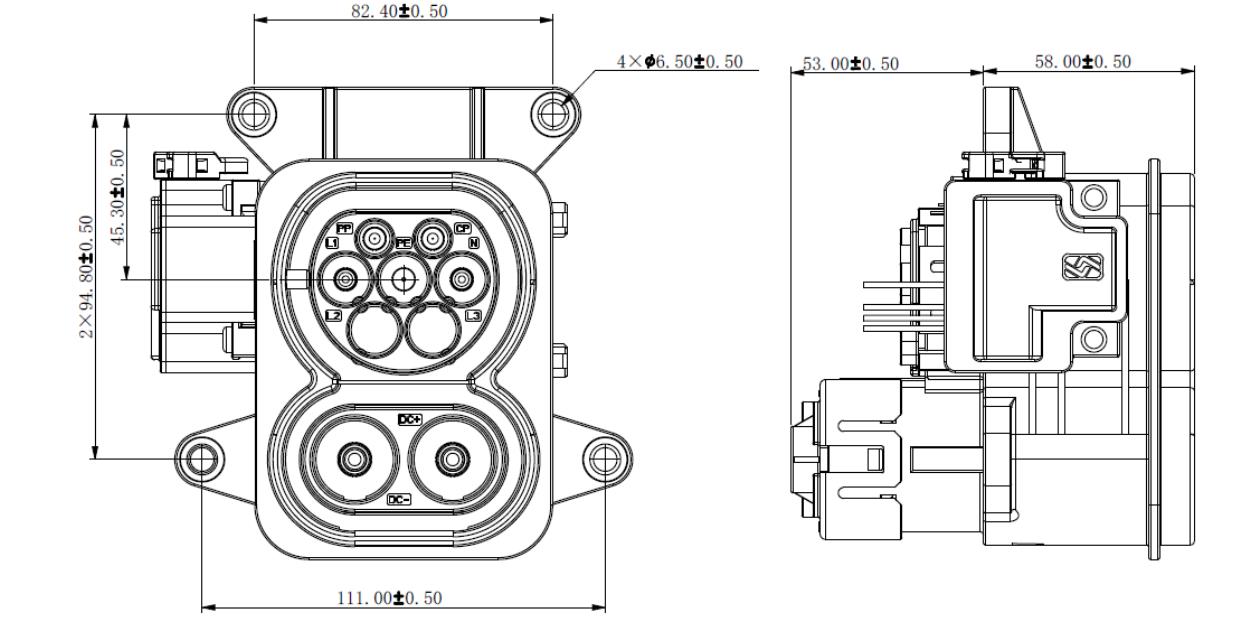

CCS2欧标充电插座安装孔位

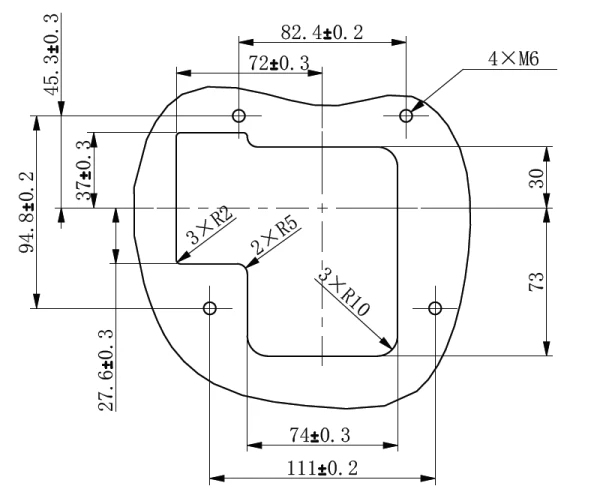

插座A款采用前安装方式,安装面板开孔尺寸如下:

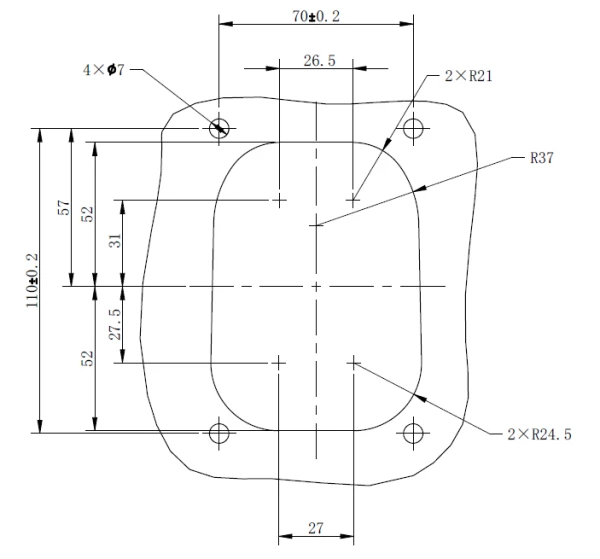

插座B款采用后安装方式,安装装面板开孔尺寸如下:


CCS2欧标插座中的温度传感器

温度传感器型号:PT1000,温度传感器型号可根据客户需求调整

建议温度控制:当温度达到100℃时进行限流处理,当温度达到120℃时停止充电。

允许工作电流:0.3mA max.

SCZ系列80A~400A欧标直流CCS2充电插座参数

型号示例:SCZ-200A-1000V-EU
额定电流

DC+/DC-:80A、125A、150A、200A、250A、300A、400A;

L1/L2/L3/N:32A;

PP/CP:2A

适配线缆

80A/16mm²      绝缘外径.: Φ8.0±0.2

125A/35mm²    绝缘外径.: Φ11±0.2

150A/50mm²    绝缘外径.: Φ13±0.2

200A/70mm²    绝缘外径.: Φ15±0.2

250A/95mm²    绝缘外径.: Φ17.3±0.3

300A/95mm²    绝缘外径.: Φ17.3±0.3

400A/120mm²  绝缘外径.: Φ19±0.3

额定电压

DC+/DC-:1000V DC;

L1/L2/L3/N:480V AC;

PP/CP 30V DC

耐电压3000V AC / 1min. (DC + \ DC- \ PE)
电子锁12V / 24V 可选
绝缘电阻≥ 100mΩ 1000V DC (DC + / DC- / PE)
机械寿命10,000 次
使用环境温度-30℃~50℃
防护等级IP44(对配)
接触件
材料
铜合金
表面处理镀银
绝缘体
材料热塑性塑料
颜色黑色
密封件
材料硅橡胶
颜色红色/灰色/蓝色
