250A欧标直流充电插座技术规格书(符合IEC62196)

2022-09-15 17:41:25

赛川电子SCZ系列欧标直流充电插座,安装在电动汽车上,通过与直流充电枪配合,实现直流充电功能,产品满足IEC 62196.3-2022,符合RoHS要求。


ccs2充电插座型号命名:

系列主称

SCZ系列

SCZ

-

200A

-

1000V

-

EU

空格

G001

分隔符








额定电流: 200A,250A







分隔符







额定电压:1000V





分隔符





EU:欧标



空格



改型  缺省、G001/G002...



2. 产品性能

2.1电气特性

额定电流:DC+/DC-:200A,适配70平导线;250A适配95方导线

PE:适配25平导线

CP/PP: 2A,适配0.75平导线

额定电压:DC+\DC-\PE孔位1000V,其余30V

绝缘电阻:绝缘电阻≥100MΩ 1000V DC(DC+/DC-/PE)

耐 电 压:3000V AC/1min.(DC+\DC-\PE)

2.2机械特性

机械寿命:10000次

2.3材料及表面处理

接触件

材  料:铜合金

表面处理:镀银

生产工艺:机械加工

绝缘体

材  料:热塑性塑料

颜  色:黑色

生产工艺:注射成型

密封件

材  料:硅橡胶

颜  色:红色/灰色/蓝色

生产工艺:硫化

2.4工作环境

使用环境温度: -30℃~+50℃

防护等级: IP44(头座插合后)

3. 欧标直流充电插座外形图及低压接线

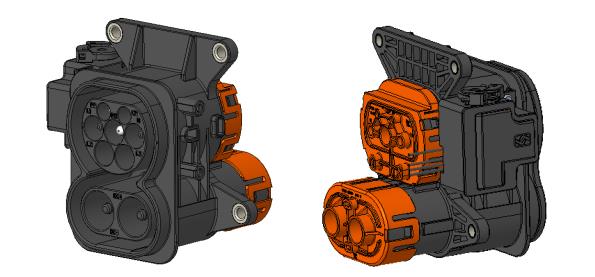

1 充电插座外形图


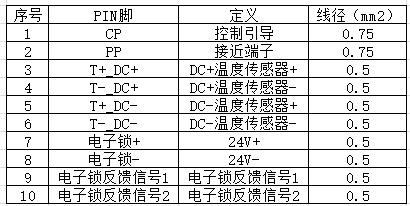

图2 插座低压接线图

4. 插座内温度传感器

温度传感器型号:PT1000,可根据客户需求调整温度传感器型号

建议温度控制:温度达到100℃时进行限流处理,温度达到120℃停止充电。

要求理由:IEC62196规定充电产品使用温度为-30℃~+50℃,端子温升最大50K,温度达到100℃应该对电流进行限制,避免温度持续升高。为避免充电产品内部零件及电缆在高温情况下出现老化,温度达到120℃充电机应停止充电。

允许工作电流:0.3mA max.


电子锁采用电机驱动的方式,采用微动开关作为位置信号反馈器件,通过PIN1、PIN2、PIN3、PIN4与外部控制电路连接,实现电子锁锁止、解锁和信号反馈。
