浅谈汽车高压线束的端子连接方式

今天赛川电子来和大家聊一聊汽车高压线束生产过程中高压线缆和端子的连接方式都有哪些，以及优缺点。

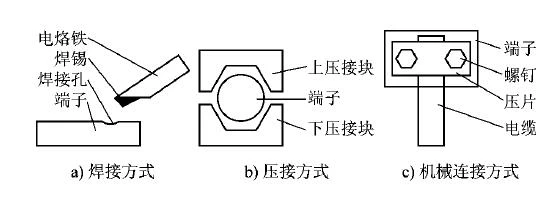

通常汽车线束高压电缆与接插件端子的连接方式主要有锡焊接、压接、机械连接、还有超声波四种，如图１所示。焊接方式主要采用锡焊连接，适用于批量少、电缆截面积较小的汽车线束连接装配；压接方式主要采用对相应规格的压模施加外力使接插件端子与电缆接触面结合，连接可靠、寿命长，适用于大批量加工，但需借助压接模具来实现连接装配；机械连接方式主要通过紧固件将接插件端子与电缆紧密结合固定，装配相对复杂，不适用于大批量生产。超声波焊接是利用高频振动波传递到两个需焊接的物体表面，在加压的情况下，使两个物体表面相互摩擦而形成分子层之间的熔合。是一种快捷，干净，有效的装配工艺，用来装配处理热塑性塑料配件，及一些合成构件的方法，同事超声波焊接的成本也是相对较高的。

目前，国外汽车线束电缆与接插件端子普遍采用压接方式连接，该连接工艺技术已非常稳定、可靠，而我国汽车线束生产大多还处于发展阶段，尤其是对汽车高压线束可靠连接工艺技术许多厂家还尚未完全掌握。赛川电子依托宇通集团10余年的电连接技术，长期从事汽车高压线束连接装配的经验，我们的高压线束压接技术已达到国内外先进水平，适用性强，且连接快速、可靠、牢固、寿命长，适合大批量加工，另外我们还引进了先进的超声波焊接设备，使我们的线束产品质量更上一层楼。
