SY1系列20A圆形金属连接器

SY1系列产品为圆形金属连接器,额定电流20A、电压1000V,具有强度高、屏蔽性能优越、布线效率高、插拔方便可靠等优点。

主要特点

  • 采用片式端子,更适合大批量生产;
  • 具有二次锁紧功能,锁紧可靠;
  • 插头具有TPA功能,可有效防止退针;
  • 125℃

    最高工作温度

  • -40℃

    最小工作温度

  • 1000V

    额定电压

  • 20A

    额定电流

SY1系列圆形金属连接器介绍

SY1系列连接器为圆形金属连接器,额定电流20A,插头、插座接触件端接方式为压接。建议使用部位:多合一控制器、电机控制器、PDU、转向电机、空压机、电除霜、电加热等小电流电气传输;产品采用铝合金外壳,具有多键位防错、强度高、屏蔽性能优越、做线效率高、插拔方便可靠等优点。

SY1系列圆形金属连接器特点

  • 波纹管可装配技术: 对导线全方位防护,省去热缩管热缩工序,做线效率高;

  • 具有二次锁紧功能,锁紧可靠;

  • 插拔方便可靠:插头具有TPA功能,可有效防止退针;

  • 防错功能:增加盲插功能,在插头插座孔位没有对齐的情况下绝缘体无法接触,操作方便;

  • 采用片式端子,更适合大批量生产;

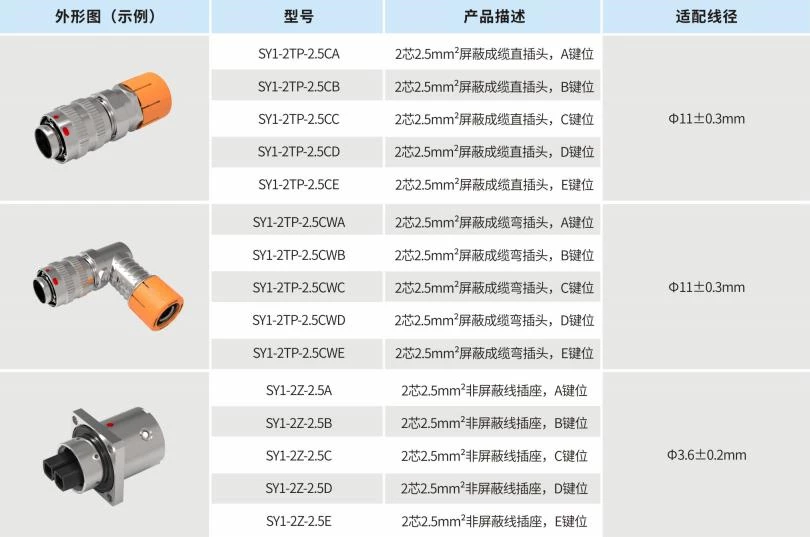

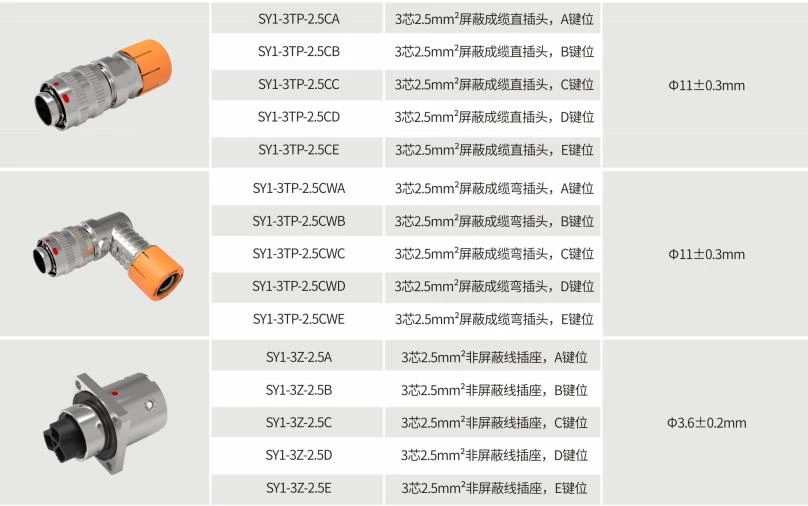

SY1系列圆形金属连接器尺寸


SY1系列20A圆形金属连接器参数

机械性能
机械寿命100次
振动符合USCAR  V2振动等级
电气性能
额定电流20A
冲击电流40A,持续时间2min,温升≦50K。
额定电压1000V
耐电压4000V AC(头座对插后)
绝缘电阻5000MΩ
耐环境性能
防护等级IP68B、IP69K(头座对插后)
工作温度-40℃~+125℃
阻燃等级材料UL94 V0(密封件HB)
盐雾等级96h
主要材料
壳体铝合金
绝缘体PA66
密封件硅橡胶
屏蔽层铜合金
接触件铜合金镀银
