SG1M系列 300A单孔金属连接器

SG1M单孔金属连接器介绍

SG1M系列过孔式金属连接器为单芯过孔连接器，可多个组合使用，额定电压1000V，最大电流300A。具有强度高，屏蔽性能优越，做线效率高等优点。

建议使用部位：新能源汽车电机控制器、多合一控制器、PDU等设备间的高压大电流连接。

主要参数：

• 孔       数：1孔

• 耐压等级：4000V

• 额定电流：最大 350A

• 耐温等级：-40~140℃

• 屏蔽效果：360°屏蔽

SG1M单孔金属连接器特点

• 波纹管可装配，提高做线效率，可替代格兰头产品；

• 通过结构设计，波纹管装配后保持力度大，不易脱出；

• 支架和壳体分体结构，使得安装尺寸容错率高，安装方便；

• 防护等级可达到IP68、IP69K。

SG1M系列 300A单孔金属连接器参数

电气性能	额定电压	1000V
	耐电压	4000V
	额定电流	MAX 300A
	绝缘电阻	5000MΩ
机械性能	孔数	1孔
	拆装次数	50次
	适配线径	2X6mm²、2X8mm²、2X10mm²、35mm²、 50mm²、70mm²、95mm²
	振动等级	QC/T 1067.1-2017 V3
材质说明	外壳体	铝合金
	屏蔽	铜合金
	注塑件	PA66
	橡胶件	硅橡胶
环境性能	温度等级	-40℃~140℃
	防护等级	IP68、IP69K
	盐雾等级	96h

SG1M系列单孔连接器型号

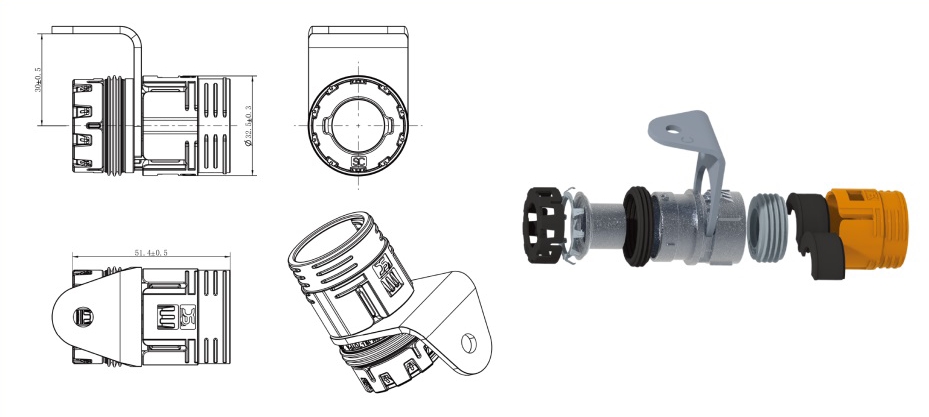

外形图（示例）	型号	产品描述	适配线径
	SG1MW-11U-70YPA	适配单芯70mm²屏蔽线，A键位	Φ19±0.3mm
	SG1MW-11U-70YPB	适配单芯70mm²屏蔽线，B键位
	SG1MW-11U-70YPC	适配单芯70mm²屏蔽线，C键位
	SG1MW-11U-70YPD	适配单芯70mm²屏蔽线，D键位
	SG1MW-12U-6YPB	适配2×6mm²屏蔽线，B键位	φ14.5±0.3mm
	SG1MW-12U-8YPB	适配2×8mm²屏蔽线，B键位	Φ15.0±0.3mm
	SG1MW-12U-10YPB	适配2×10mm²屏蔽线，B键位	φ16.0±0.3mm
	SG1MW-11U-35YPB	适配35mm²屏蔽线，B键位	φ15.0±0.3mm
	SG1MW-11U-50YPB	适配50mm²屏蔽线，B键位	φ17.2±0.3mm
	SG1MW-11U-50YPC	适配50mm²屏蔽线，C键位	φ17.2±0.3mm
	SG1MW-11U-50YPD	适配50mm²屏蔽线，D键位	φ17.2±0.3mm
	SG1MW-11U-95YPA	适配单芯 95mm²屏蔽线，A 键位	Φ21.5±0.3mm
	SG1MW-11U-95YPB	适配单芯 95mm²屏蔽线，B 键位
	SG1MW-11U-95YPC	适配单芯 95mm²屏蔽线，C 键位
	SG1MW-11U-95YPD	适配单芯 95mm²屏蔽线，D 键位
	SG1MW-11U-95YPE	适配单芯 95mm²屏蔽线，E 键位
