SH1系列 四芯弯头 20A~40A 高压互锁塑胶连接器

SH1系列四芯弯头高压互锁塑胶连接器,额定电流20A/32A/40A,适用于电机控制器、PDU、多合一、PTC 等车载设备之间的电气连接。

主要特点

  • 具备高压互锁、二次锁紧、分段解锁功能;
  • 插头插座产品均具有TPA功能;
  • 多键位防错、屏蔽、防水;
  • 140℃

    最高工作温度

  • -40℃

    最小工作温度

  • 1000V

    额定电压

  • max 40A

    额定电流

四芯弯头 20A/32A/40A 高压互锁塑胶连接器介绍

SH1系列四芯弯头高压互锁塑胶连接器,额定电流20A/32A/40A可选,适配线径2.5mm²/4mm²/6mm²。适用于电机控制器、PDU、多合一、PTC 等车载设备之间的电气连接。产品采用塑料外壳,质量可靠。SH1系列有二芯、三芯、四芯可选。

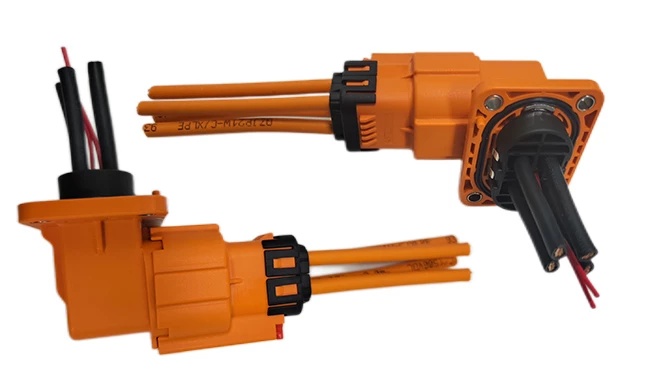

SH1 四芯弯头高压连接器.webp

四芯弯头 20A/32A/40A 高压互锁塑胶连接器特点

  • 高压互锁,二次锁紧功能

  • 二级分离:分段解锁(延时分离);

  • CPA TPA:连接器和端子均具有二次锁紧结构;

  • 多键位防错、屏蔽、防水;

  • 产品额定电压提升至1000V,耐电压4000V AC;

  • 产品耐中性盐雾达504h(GB 2423.17);

  • 产品符合RoSH要求;

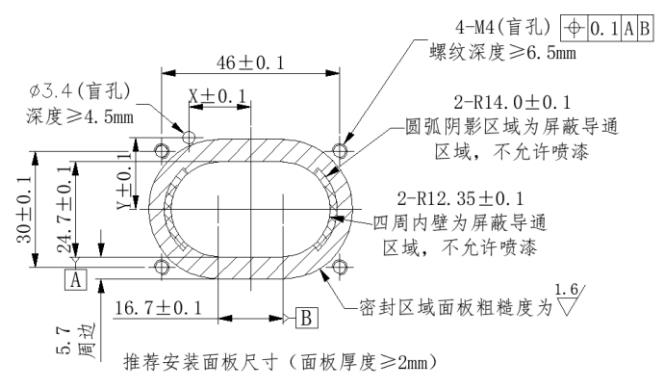

四芯弯头 20A/32A/40A 高压互锁塑胶连接器开孔尺寸

SH1 四芯弯头高压连接器安装尺寸.jpg

注:用户安装面板表面平面度不大于 0.1mm,粗糙度 Ra 不大于 3.2,采用 M4 螺钉,推荐拧紧力矩2.7±0.3N•m。

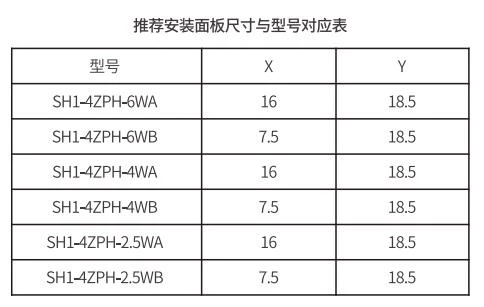

SH1 四芯弯头高压连接器安装尺寸1.webp


SH1系列 四芯弯头 20A~40A 高压互锁塑胶连接器参数

电气性能额定电压1000V AC/DC
耐电压3500V AC
额定电流20A(2.5mm²)、32A(4mm²)、40A(6mm²)、5A(互锁信号)
冲击电流40A,2min(2.5mm²)、64A,2min(4mm²)、80A,2min(6mm²)
绝缘电阻5000MΩ
温升<55K
机械性能芯数4芯(2芯、3芯可选)
机械寿命100次
端接方式压接
振动等级USCAR  V2 等级
主要材料外壳体尼龙
绝缘体尼龙
密封件硅橡胶
屏蔽铜合金
接触件铜合金镀银
环境性能工作温度-40℃~140℃
防护等级 IP68、IP69K(头座对插后)
盐雾等级504h
阻燃等级材料 UL94 V0(密封件 HB)
