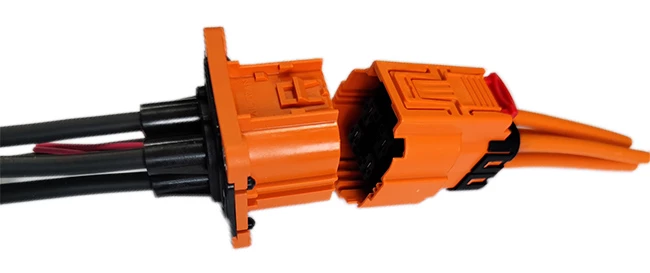

四芯 20A/32A/40A 高压互锁塑胶连接器介绍
SH1系列四芯高压互锁塑胶连接器，额定电流20A/32A/40A可选，适配线径2.5mm²/4mm²/6mm²。适用于电机控制器、PDU、多合一、PTC 等车载设备之间的电气连接。产品采用塑料外壳，质量可靠。SH1系列有二芯、三芯、四芯可选。
四芯 20A/32A/40A 高压互锁塑胶连接器特点
高压互锁，二次锁紧功能
二级分离：分段解锁（延时分离）；
CPA TPA：连接器和端子均具有二次锁紧结构；
多键位防错、屏蔽、防水；
产品额定电压提升至1000V，耐电压4000V AC；
产品耐中性盐雾达504h（GB 2423.17）；
产品符合RoSH要求；
四芯 20A/32A/40A 高压互锁塑胶连接器尺寸

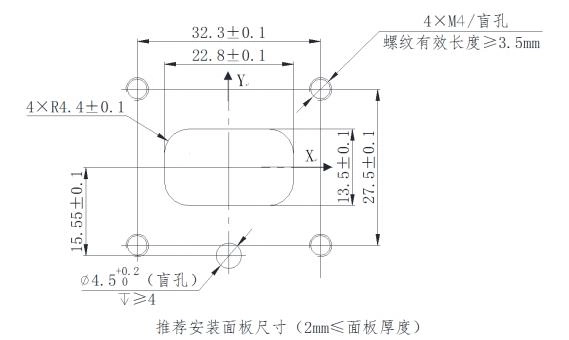

注：用户安装面板表面平面度不大于 0.1mm，粗糙度 Ra 不大于 3.2，采用 M4 螺钉，推荐拧紧力矩2.7±0.3N•m。
SH1系列 四芯 20A~40A 高压互锁塑胶连接器参数
| 电气性能 | 额定电压 | 1000V |
| 耐电压 | 4000V AC | |
| 额定电流 | 20A（2.5mm²）、32A（4mm²）、40A（6mm²）、5A(互锁信号) | |
| 冲击电流 | 40A，2min（2.5mm²）、64A，2min（4mm²）、80A，2min（6mm²） | |
| 绝缘电阻 | 5000MΩ | |
| 温升 | <55K | |
| 机械性能 | 芯数 | 4芯（2芯、3芯可选） |
| 机械寿命 | 100次 | |
| 端接方式 | 压接 | |
| 振动等级 | USCAR V2 等级 | |
| 主要材料 | 外壳体 | 尼龙 |
| 绝缘体 | 尼龙 | |
| 密封件 | 硅橡胶 | |
| 屏蔽 | 铜合金 | |
| 接触件 | 铜合金镀银 | |
| 环境性能 | 工作温度 | -40℃~140℃ |
| 防护等级 | IP68、IP69K(头座对插后) | |
| 盐雾等级 | 504h | |
| 阻燃等级 | 材料 UL94 V0（密封件 HB） |
