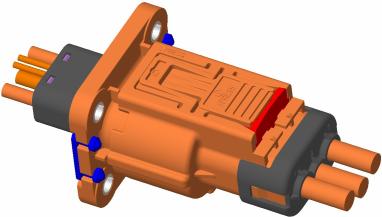

SH1系列20A高压互锁塑胶连接器

SH1 系列产品为高压互锁小电流塑料连接器,适用于电机控制器、PDU、多合一、PTC 等车载设备之间的电 气连接。有2芯和3芯可选。

主要特点

  • 具有高压互锁功能;分段解锁(延时分离)功能;
  • CPA TPA:连接器和端子均具有二次锁紧结构
  • 产品额定电压提升至1000V,耐电压4000V AC
  • 140℃

    最高工作温度

  • -40℃

    最小工作温度

  • 1000V

    额定电压

  • 20A

    额定电流

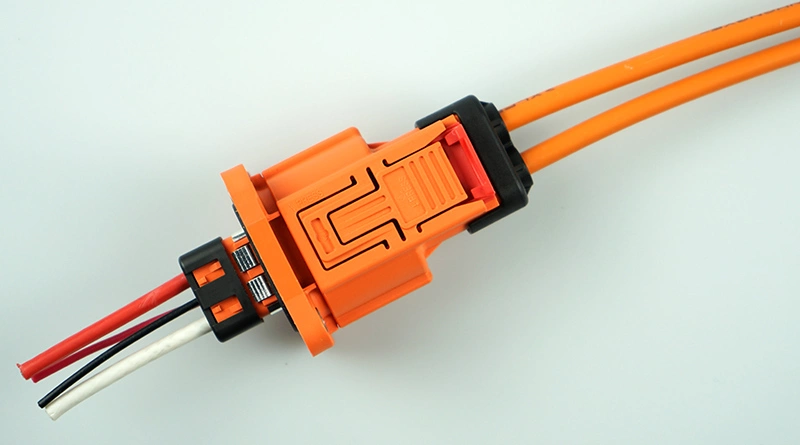

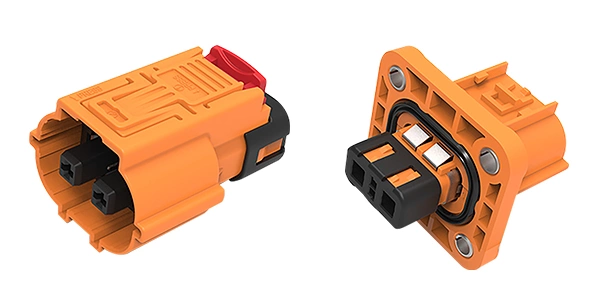

SH1高压互锁小电流塑料连接器介绍

SH1 系列产品为高压互锁小电流塑料连接器,适用于电机控制器、PDU、多合一、PTC 等车载设备之间的电气连接。产品采用塑料外壳,质量可靠。


SH1高压互锁小电流塑料连接器特点

  • 高压互锁,二次锁紧功能

  • 二级分离:分段解锁(延时分离);

  • CPA TPA:连接器和端子均具有二次锁紧结构;

  • 产品额定电压提升至1000V,耐电压4000V AC;

  • 产品耐中性盐雾达504h(GB 2423.17);

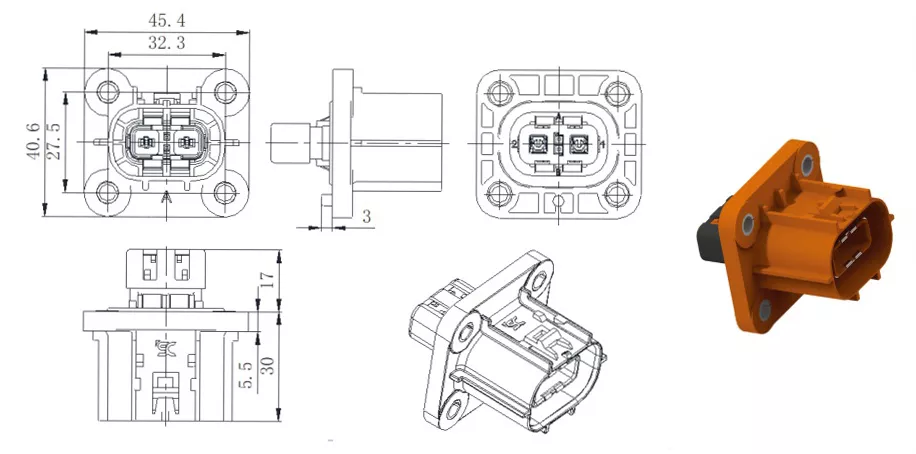

SH1高压互锁小电流塑料连接器尺寸


SH1系列20A高压互锁塑胶连接器参数

电气性能额定电压1000V
耐电压4000V AC
额定电流20A
冲击电流
40A,2min
绝缘电阻5000MΩ
机械性能孔数2孔、3孔
机械寿命100次
适配线径2.5mm²
振动等级USCAR  V2 等级
主要材料壳体尼龙
绝缘体尼龙
密封件硅橡胶
接触件铜合金镀银
环境性能工作温度-40℃~140℃
防护等级 IP68、IP69K(头座对插后)
盐雾等级96h

获取样品

如果您对我们的产品感兴趣,请随时与我们电话联系152 8684 4309 或填写下面的留言表。我们的销售代表将在 24 小时内与您联系。
