SG3M系列 300A过孔金属连接器

SG3M系列多芯过孔连接器介绍

赛川电子SG1M SG2M SG3M 金属连接器系统可在高达 1000V 时达到 300A。

SG1M SG2M SG3M 连接器具有高机械强度、出色的振动和屏蔽性能、压接效率高，非常适合典型的高压电动汽车应用，例如电机、控制器、PDU 和电池之间的连接。

该系列包括单孔、2 孔和 3 孔连接器，为了获得最大的灵活性，铜或铝电缆可用于七种不同的电缆横截面。

SG3M系列多芯过孔连接器优势

• 与电控连接，安装简单便捷，可靠性高。

• 独创的塑胶卡扣固定波纹管结构，优化了作业流程，可保证生产的节拍平衡。

• 尾部束线采用塑胶卡扣固定波纹管结构，保证了产品的一致性。

• 通过结构优化，提供了防水等级，达到了IP68等级，比市面上同类产品防水性能更优。

• 可以替代格兰头产品。

• 产品符合RoHS要求。

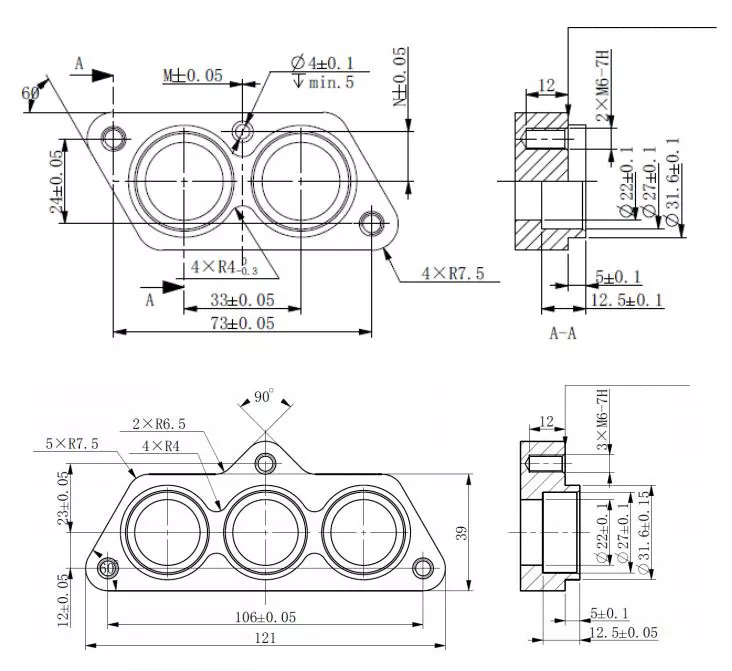

SG3M系列多芯过孔连接器尺寸

SG3M系列 300A过孔金属连接器参数

电气性能	额定电压	1000V
	耐电压	4000V
	额定电流	MAX 300A
	绝缘电阻	5000MΩ
机械性能	孔数	2孔、3孔
	拆装次数	50次
	适配线径	16mm²、25mm²、35mm²、50mm²、70mm²
	振动等级	QC/T 1067.1-2017 V3
材质说明	外壳体	铝合金
	屏蔽	铜合金
	注塑件	PA66
	橡胶件	硅橡胶
环境性能	温度等级	-40℃~140℃
	防护等级	IP67、IP69K
	盐雾等级	96h

SG3M系列过孔连接器型号

外形图（示例）	型号	产品描述	适配线径
	SG3M-21-70YP	2芯适配单芯70mm²屏蔽线	φ19±0.3mm
	SG3M-21-50YP	2芯适配单芯50mm²屏蔽线	φ17.2±0.3mm
	SG3M-21-35YP	2芯适配单芯35mm²屏蔽线	φ15±0.3mm
	SG3M-21-25YP	2芯适配单芯25mm²屏蔽线	φ13.8±0.3mm
	SG3M-21-16YP	2芯适配单芯16mm²屏蔽线	φ11.3±0.3mm
	SG3M-31-70YP	3芯适配单芯70mm²屏蔽线	φ19±0.3mm
	SG3M-31-50YP	3芯适配单芯50mm²屏蔽线	φ17.2±0.3mm
	SG3M-31-35YP	3芯适配单芯35mm²屏蔽线	φ15±0.3mm
	SG3M-31-25YP	3芯适配单芯25mm²屏蔽线	φ13.8±0.3mm
	SG3M-31-16YP	3芯适配单芯16mm²屏蔽线	φ11.3±0.3mm
