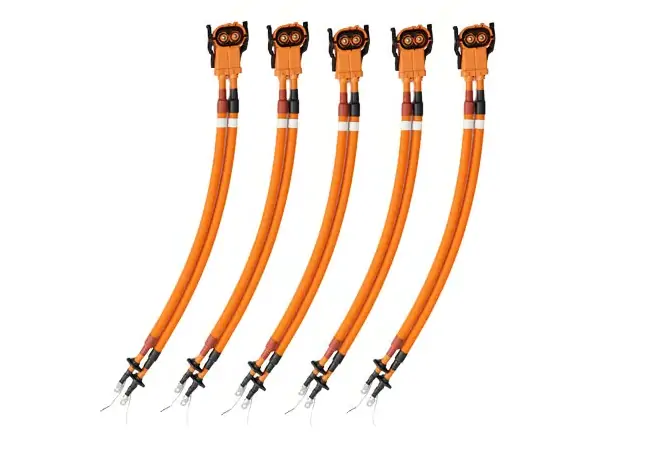

SH2高压互锁大电流塑料连接器介绍
SH2 系列产品为高压互锁大电流塑料连接器，适用于电机控制器、PDU、多合一、电池等车载设备之间的电气连接。产品采用塑料外壳，除具备高压互锁、二次锁紧、多键位防错、屏蔽、防水等功能外，还具有延时分离（分段解锁）、插座端子 TPA 等功能。
建议使用部位：新能源汽车多合一控制器、电机控制器、PDU PTC等车载设备之间的电气连接
SH2高压互锁大电流塑料连接器特点
强度高，屏蔽性能优越；
CPA TPA：连接器和端子均具有二次锁紧结构
多键位防错、插拔方便、锁紧可靠；
产品支持先压接后穿线，线束制作效率高：
产品结构紧凑，体积小；

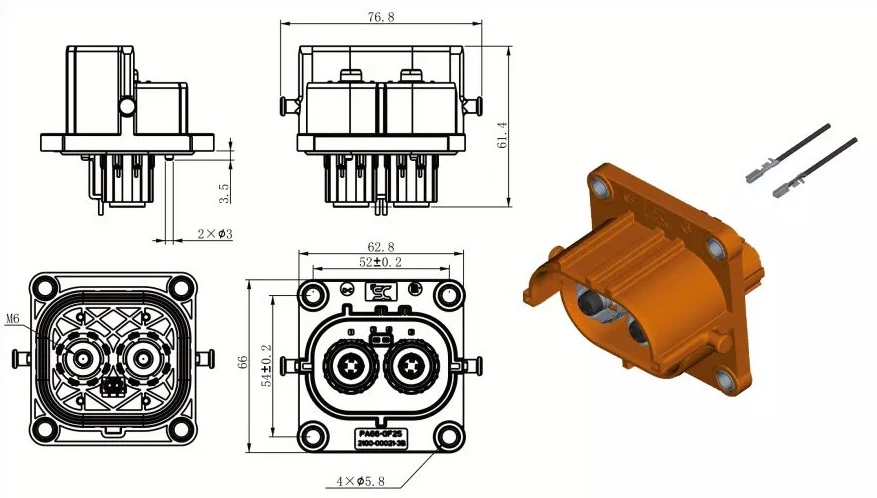

SH2高压互锁大电流塑料连接器尺寸
SH2系列 250A高压互锁塑料连接器参数
| 电气性能 | 额定电压 | 1000V |
| 耐电压 | 3000V | |
| 额定电流 | 150A / 200A / 250A | |
| 冲击电流 | 2 倍额定电流，2min。 | |
| 绝缘电阻 | 5000MΩ | |
| 机械性能 | 孔数 | 2 孔 |
| 机械寿命 | 100次 | |
| 适配线径 | 35mm² / 50mm² / 70mm² | |
| 振动等级 | USCAR V2 | |
| 主要材料 | 壳体 | 尼龙 |
| 绝缘体 | 尼龙 | |
| 密封件 | 硅橡胶 | |
| 接触件 | 铜合金镀银 | |
| 环境性能 | 工作温度 | -40℃~140℃ |
| 防护等级 | IP68B、IP69K（头座对插后） | |
| 盐雾等级 | 500h |
