专利：一种充电插座的功率端子固定结构

能源短缺和环境污染问题日趋严重，一直困扰着汽车工业和相关产业的发展，由 于新能源车可以一定程度的解决上述问题，因此近几年新能源汽车得到大力发展，世界各 国燃油车已有明确时间停产计划，未来新能源汽车市场需求量将大幅提升，新能源车相关的充电插座需求量也随之攀升。充电插座包括端子插针，容纳端子插针、防水绝缘的塑胶主 体，将端子插针半固定在塑胶主体内的压针板等等，现有技术中充电插座插针固定是通过 螺钉将端子插针的压针板固定到塑胶主体上，如图1所示，因为插座尾部甩线缘故，制造者 从出线方向锁紧螺钉非常不便，生产效率较低，工艺复杂。

图1

本实用新型为了解决现有技术中通过螺钉将端子插针的压针板固定到塑胶主体 上，工艺复杂，可靠性差的问题，提供一种欧标充电插座的功率端子固定结构。

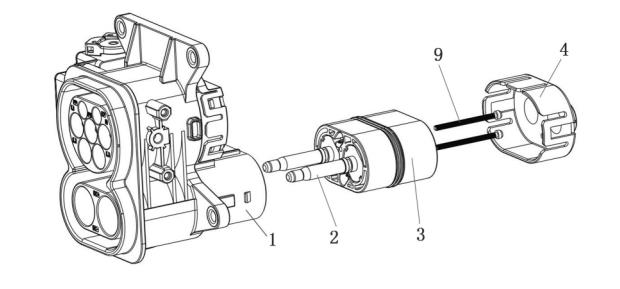

一种充电插座的功率端子固定结构，包括塑 胶主体、端子插针、压针板和出线盖，通过在压针 板上对称设置弹臂，塑胶主体上设置与弹臂相配 合的限位孔，组装过程中压针板的弹臂被塑胶主 体向内挤压，组装到位后弹臂弹起扣到塑胶主体 上的限位孔内固定，防止压针板后退，将端子插 针固定在塑胶主体内；压针板与塑胶主体装配到 位后，组装出线盖，出线盖内设置与压针板相配 合的挡板，出线盖组装过程中挡板进入压针板的 弹臂内侧，阻挡压针板的弹臂继续向内挤压，以 实现二次锁(TPA结构)，压针板的弹臂不继续向 内挤压，则压针板与塑胶主体配合紧密，增强端 子插针的固定强度，提高可靠性。

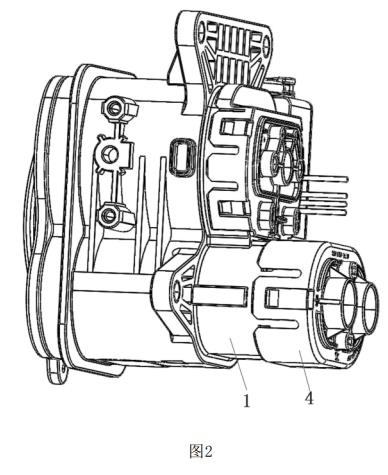

1. 一种充电插座的功率端子固定结构，其特征在于：包括 塑胶主体（1），塑胶主体（1）内设置容纳功率端子的插孔，表面对称设置限位孔（7）； 端子插针（2），通过压针板（3）固定于塑胶主体内容纳功率端子的插孔中； 压针板（3），表面对称设置弹臂（6），弹臂（6）与塑胶主体（1）表面的限位孔互相配合卡 接； 出线盖（4），内部设置挡板（8），挡板（8）与压针板的弹臂（6）相配合，挡板（8）阻挡压针 板（3）的弹臂向内挤压。

2. 根据权利要求1所述一种充电插座的功率端子固定结构，其特征在于：压针板（3）表 面还设置密封圈（5）。

3. 根据权利要求1所述一种充电插座的功率端子固定结构，其特征在于：所述弹臂（6） 设置两个或四个。

本实用新型公开的一种欧标充电插座的功率端子固定结构广泛应用在新能源电动汽 车上的充电插座。
